The Analog Input Card has two Combicon connectors which are used as follows:
Connector 1
- Balanced / Unbalanced Audio, Channel 1 - Mic/Line
- Balanced / Unbalanced Audio, Channel 2 - Mic/Line
Connector 2
- Balanced / Unbalanced Audio, Channel 3 - Mic/Line
- Balanced / Unbalanced Audio, Channel 4 - Mic/Line
| Connector | [Mic/Line Combicon] | [Mic/Line Combicon] | ||
|---|---|---|---|---|
| Signal | 4 | 3 | 2 | 1 |
| --- | --- | --- | --- | --- |
| Pin | [S + -] | [S + -] | [S + -] | [S + -] |
| --- | --- | --- | --- | --- |
| Balanced | Hot: to + | Unbalanced | Hot: to + |
|---|---|---|---|
| Cold: to - | Link to Shield: to - | ||
| Shield: to S | Shield: to S |

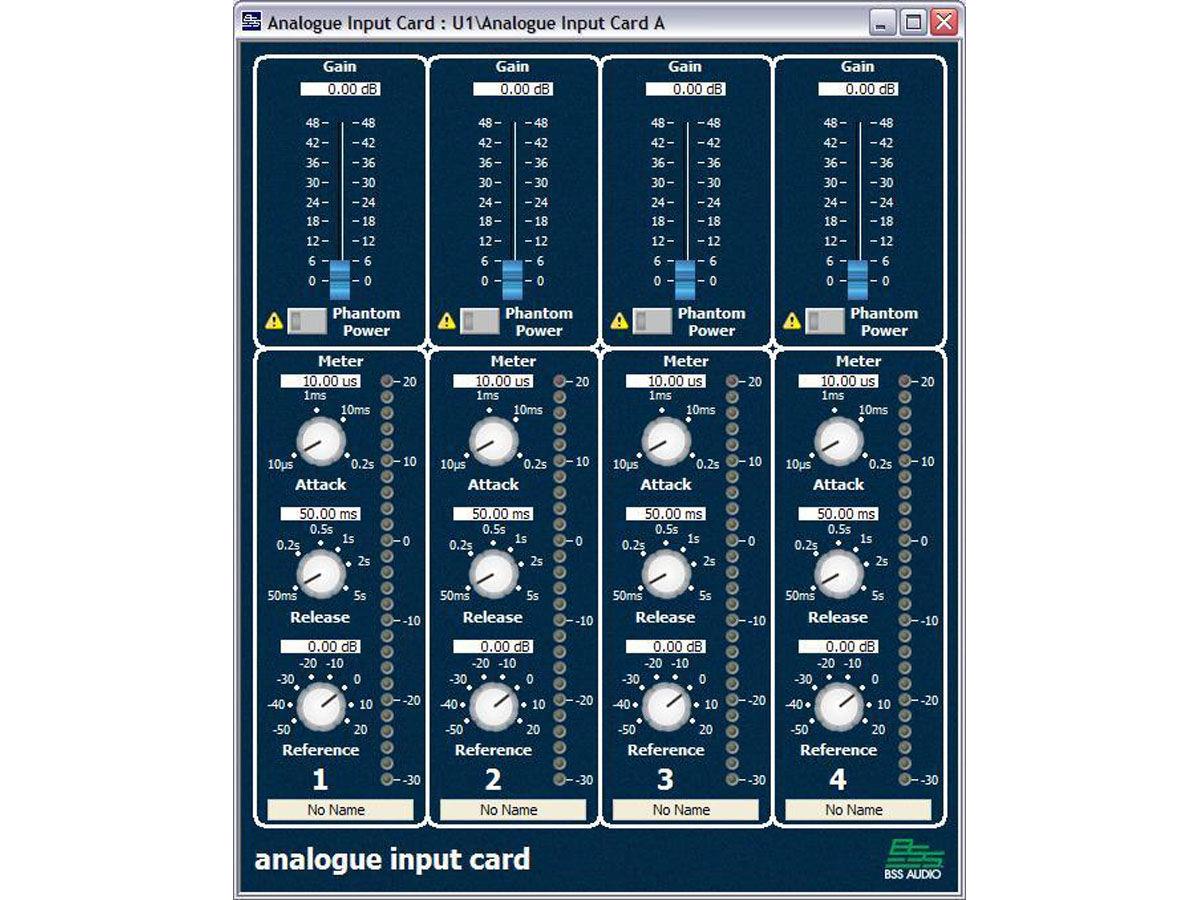

Specifications
| Analog Inputs | 4 mic/line |
|---|---|
| Input Type | balanced/unbalanced |
| Phantom Power |
Forpakningsinfo
- Forpaknings størrelse
- 251 x 160 x 96 mm
- Forpaknings vægt
- 348 g
